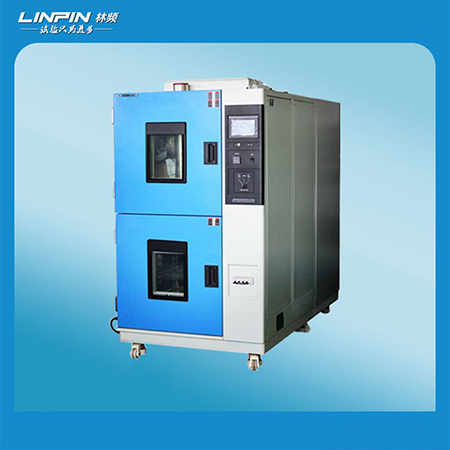

冷熱沖擊試驗箱制冷系統和壓縮機:為了保證試驗箱的冷卻速度和低溫要求，采用半封閉壓縮機組成的二元復疊水冷制冷系統。復合制冷系統包括高溫制冷循環和低溫制冷循環，其連接容器為蒸發式冷凝器；冷凝器還具有能量轉換功能，通過二級冷卻系統輸送熱能，達到升溫的目的。在制冷系統的設計中，利用能量調節技能，不僅可以保證機組的正常運行，還可以有效調節制冷系統的能耗和制冷量，從而降低制冷系統的經濟運行成本。

　　那么，冷熱沖擊試驗箱內有哪些冷卻系統？



　　冷卻原理:如果反復使用逆時卡，高低制冷循環包括兩個恒溫和保溫過程。方法是:制冷劑通過壓縮機的保溫壓縮到很高的壓力，消耗功能會提高排氣溫度，然后通過冷凝器等溫控場所與周圍介質進行熱交換，將熱量傳遞給周圍介質。后冷劑通過閥門保溫膨脹，此時制冷劑溫度降低。退熱劑通過蒸發器等溫區從高溫物體吸收熱量，從而降低被冷卻物體的溫度。為了達到冷卻的目的，這個循環開始了。



　　制冷劑用于冷熱沖擊試驗箱：R502型(高溫循環)、R23型(低溫循環)；輔助部件:冷卻配件，如膨脹閥、電磁閥、過濾器、壓力控制器、油分離器等。測試箱空氣調節系統的方法:強制調節通風中的平衡溫度；該方法是指控制系統在連續運行時，通過PID操作自動輸出設定的溫度點，通過PID控制加熱器的輸出，最終實現動態平衡。



　　冷熱沖擊試驗箱的風循環裝置:箱內空調室、循環排氣道、長軸離心風機利用制冷系統和能量調節系統與風機有效交換，實現溫度變化。改造后，空氣流量增加，空氣流量增加，與加熱器、表面冷卻器的熱交換能力增加，箱內溫度均勻性大大提高，加熱型:鎳鉻金絲電加熱器；空氣冷卻方式:多級隔膜空氣換熱器。
